ヨネミン
555の発振器を失敗してしまって、アレだったので、今度は個人的にヨネミンを作ってみたって話です。
前回 半田ごては友達の家のものを借りていたので、自分のを買いました。
ボタン1個じゃ物足りないのでボタンとツマミを5個付けてちょっとしたキーボードみたいにして、色々と機能をつけることにしました。
これも前回と同じくこの本を参考にしています

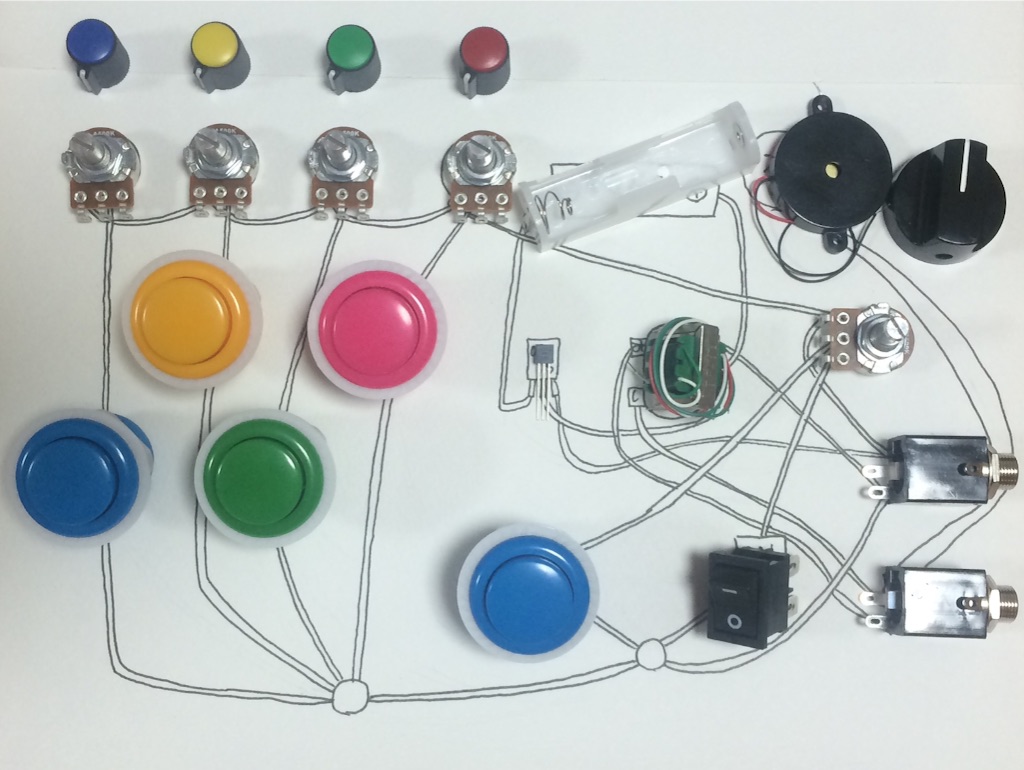

イメージです
知識の無さを表現しました
ゲームっぽい感じで

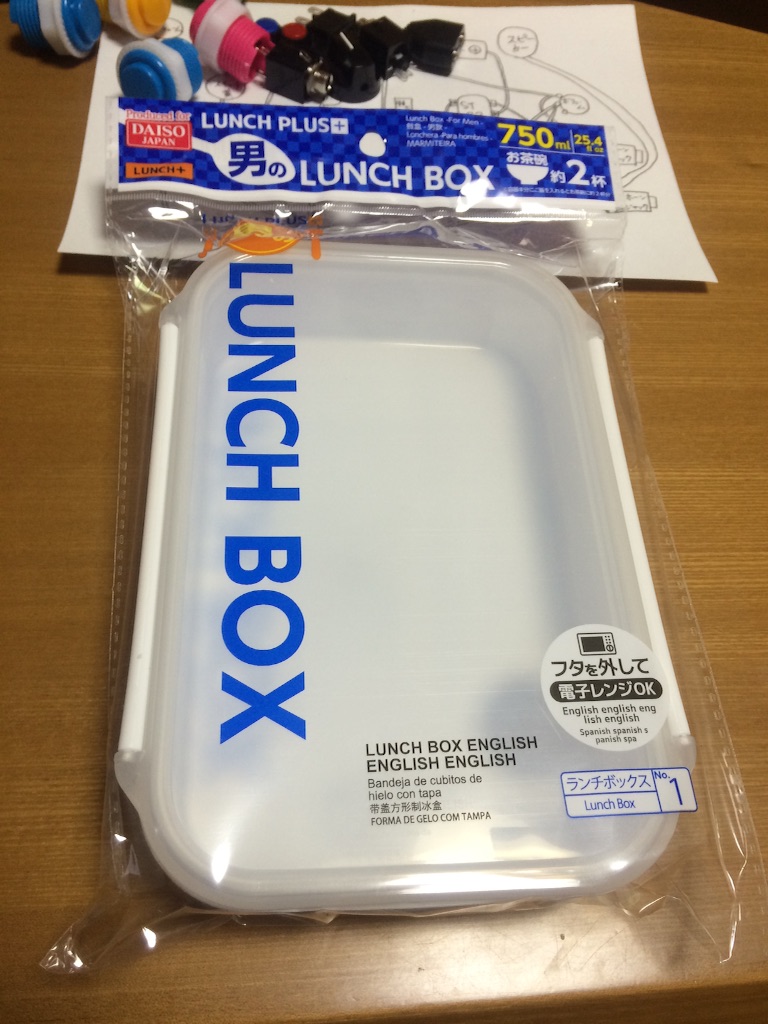

ボディにはダイソーのお弁当箱を
作っていきます

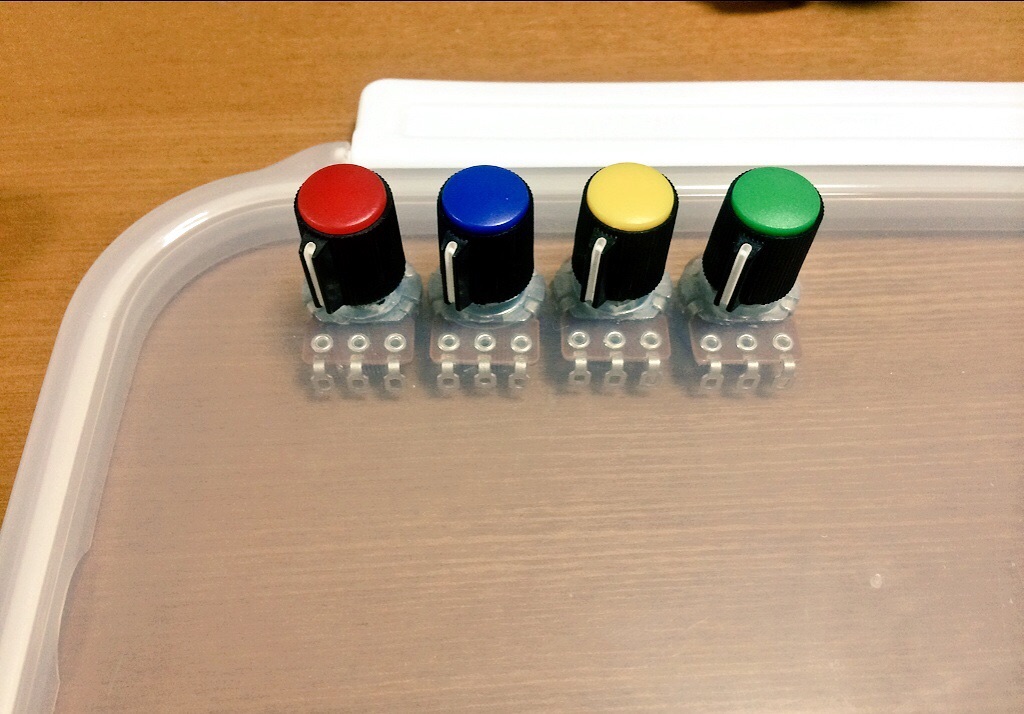

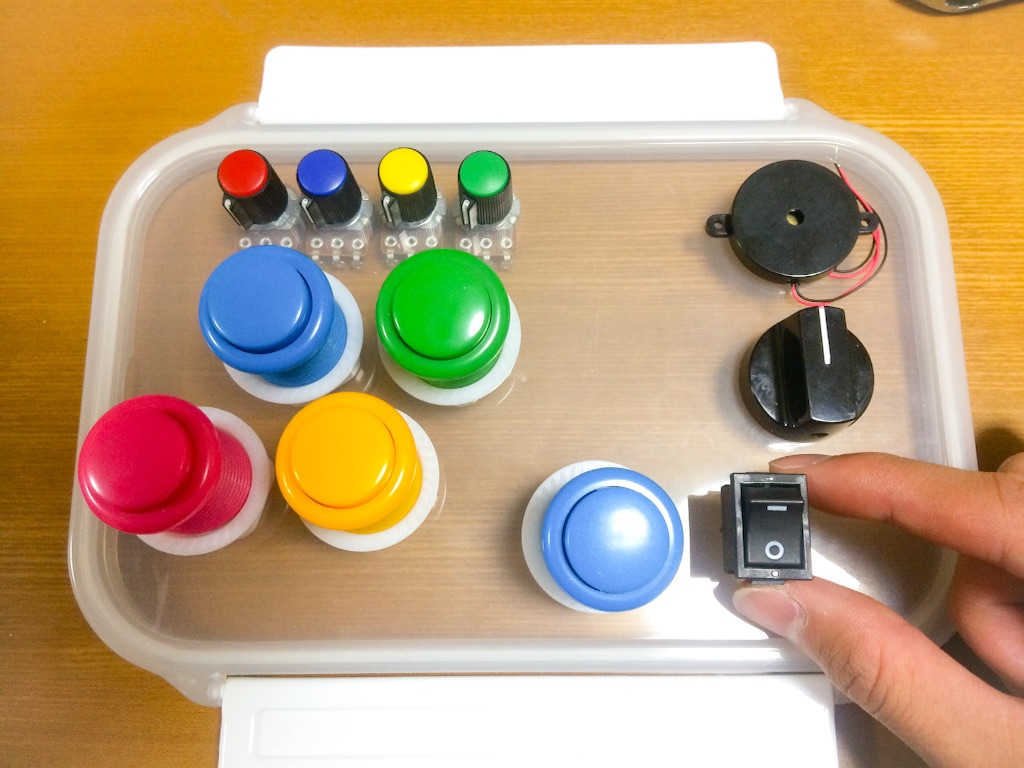

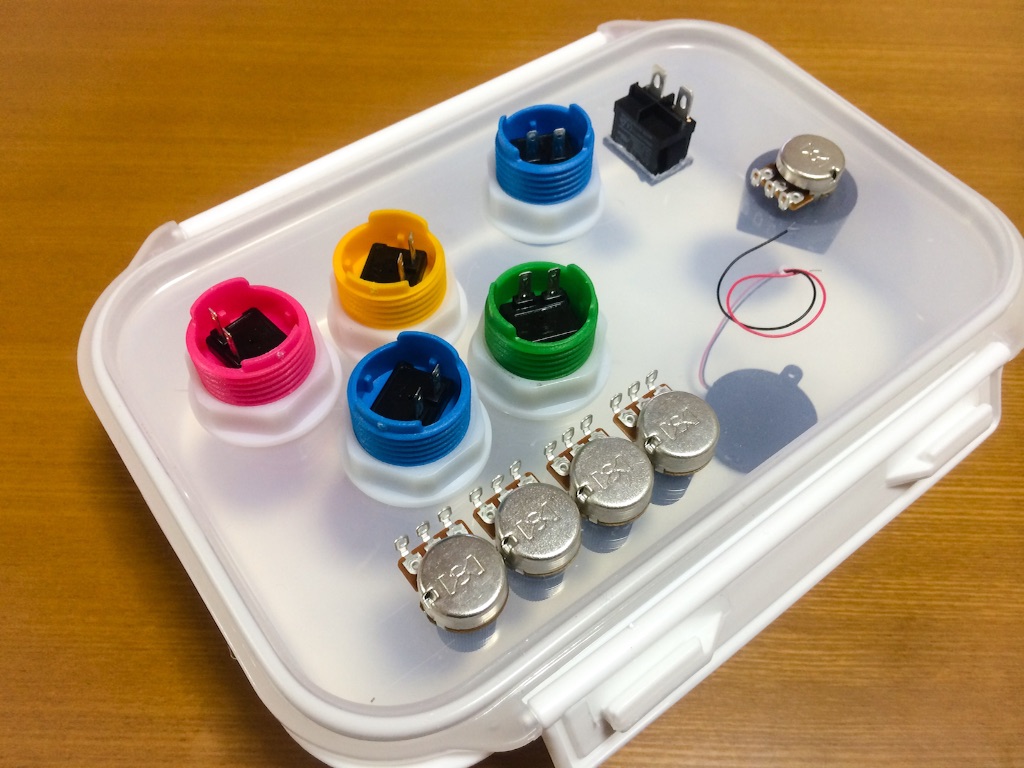

仮配置

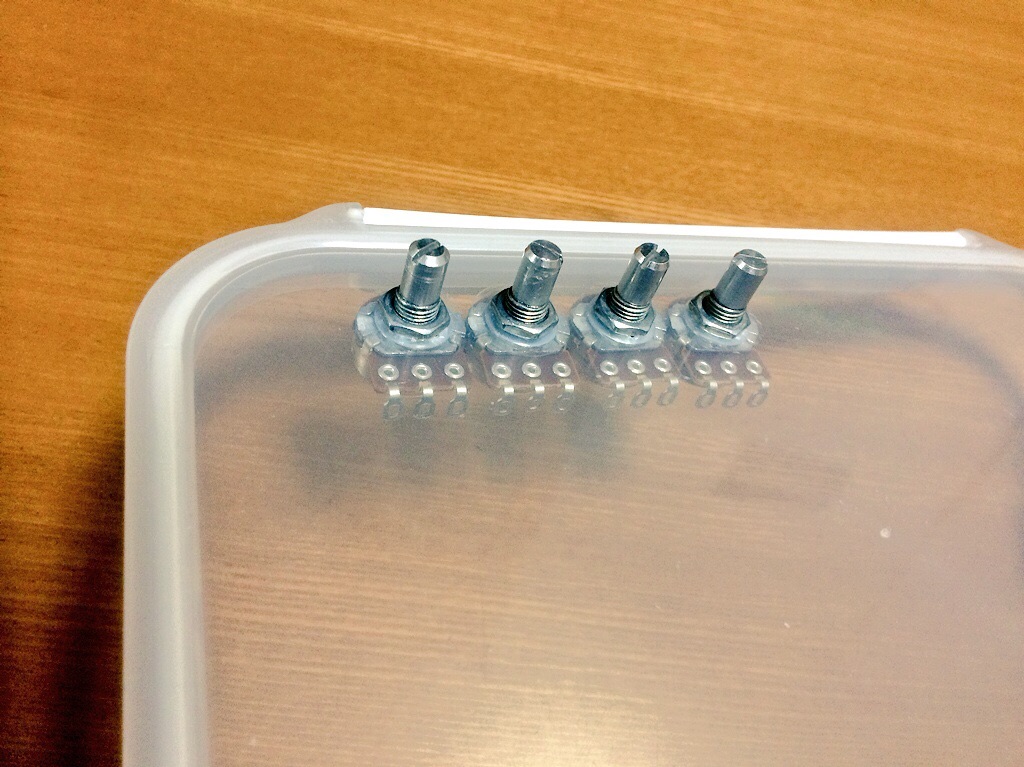

取り付けました

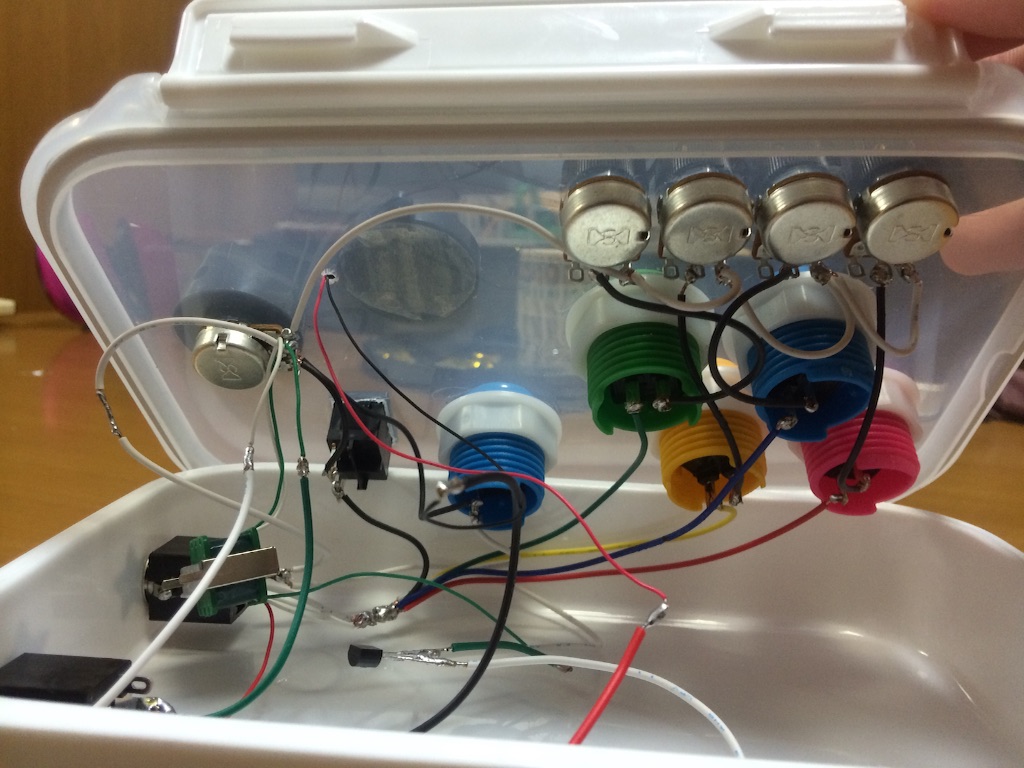

ごちゃごちゃ配線していきます
ザ・空中配線

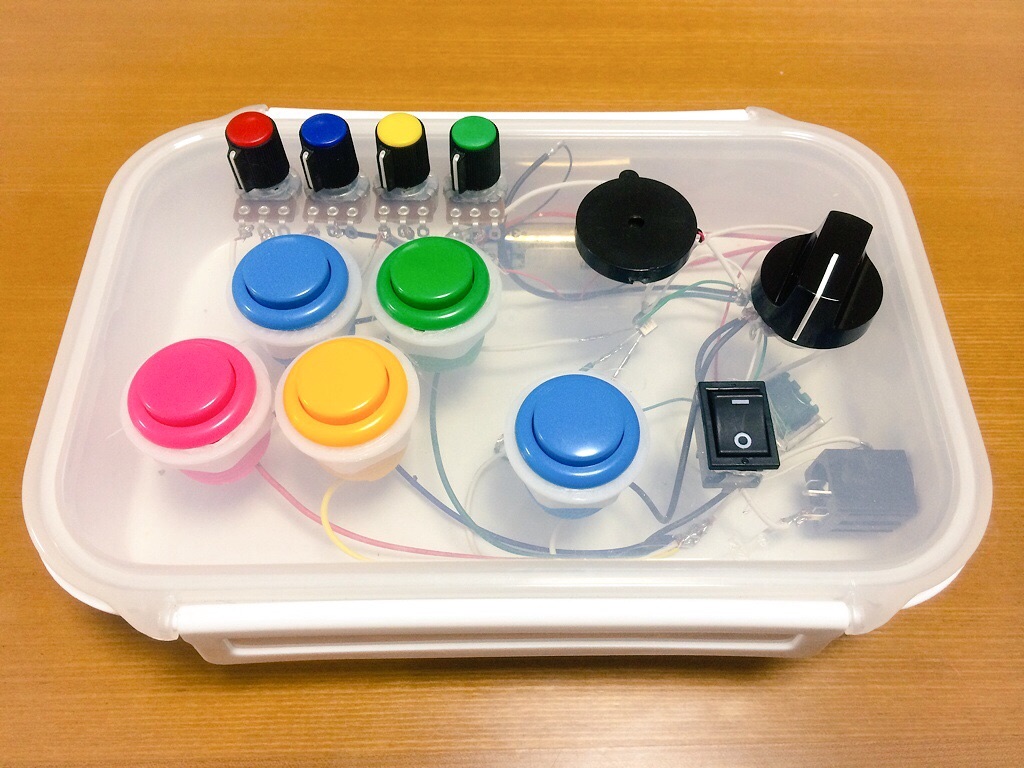

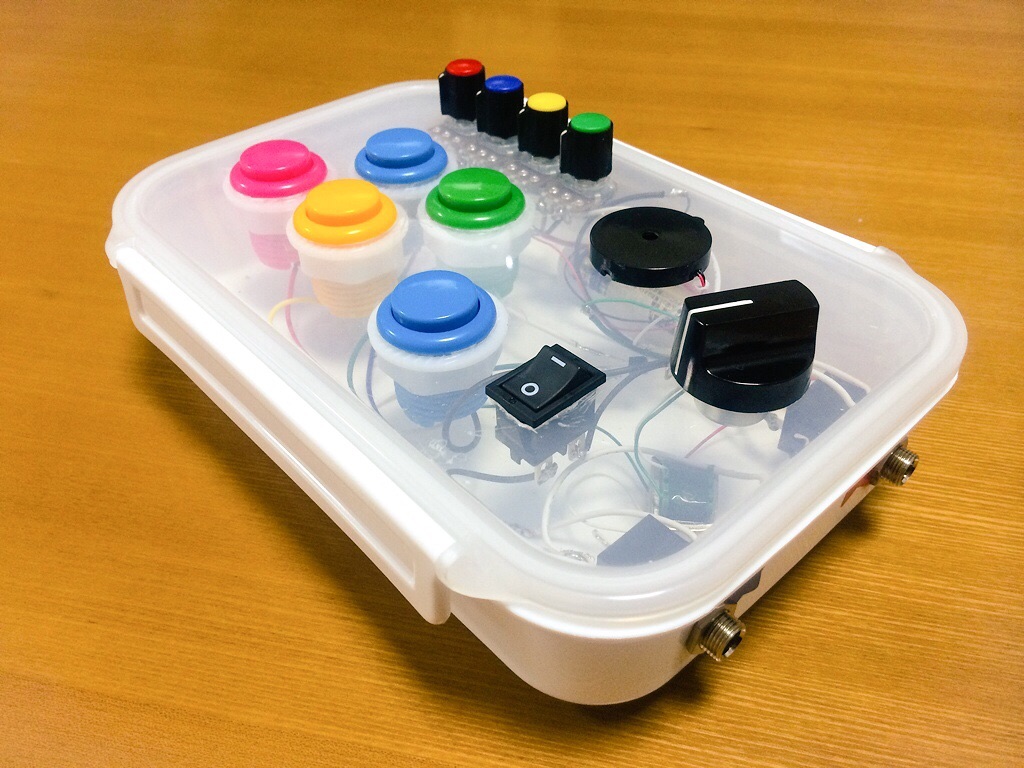

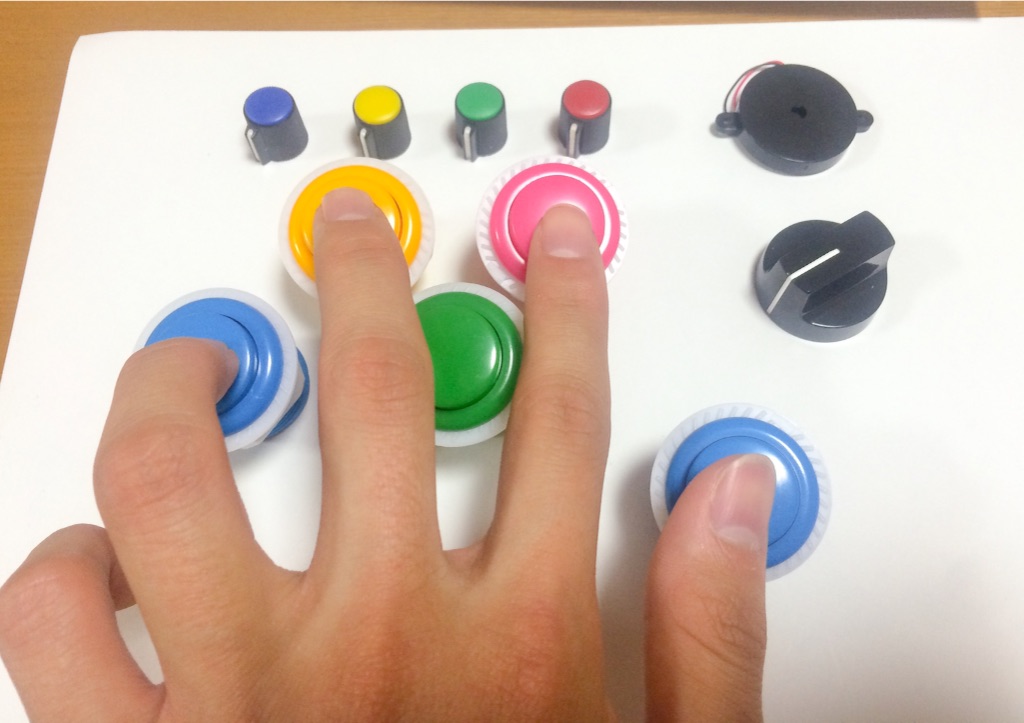

なんやかんやで完成です
５つのボタンは並列に取り付けただけなので、機能に差はないです。
右の青いやつは親指用として少し離れています。また、こいつにだけホールドスイッチを付けました。前回はトグルだったんですが、ゲーム感を出すためにパチパチ系のスイッチにしています。

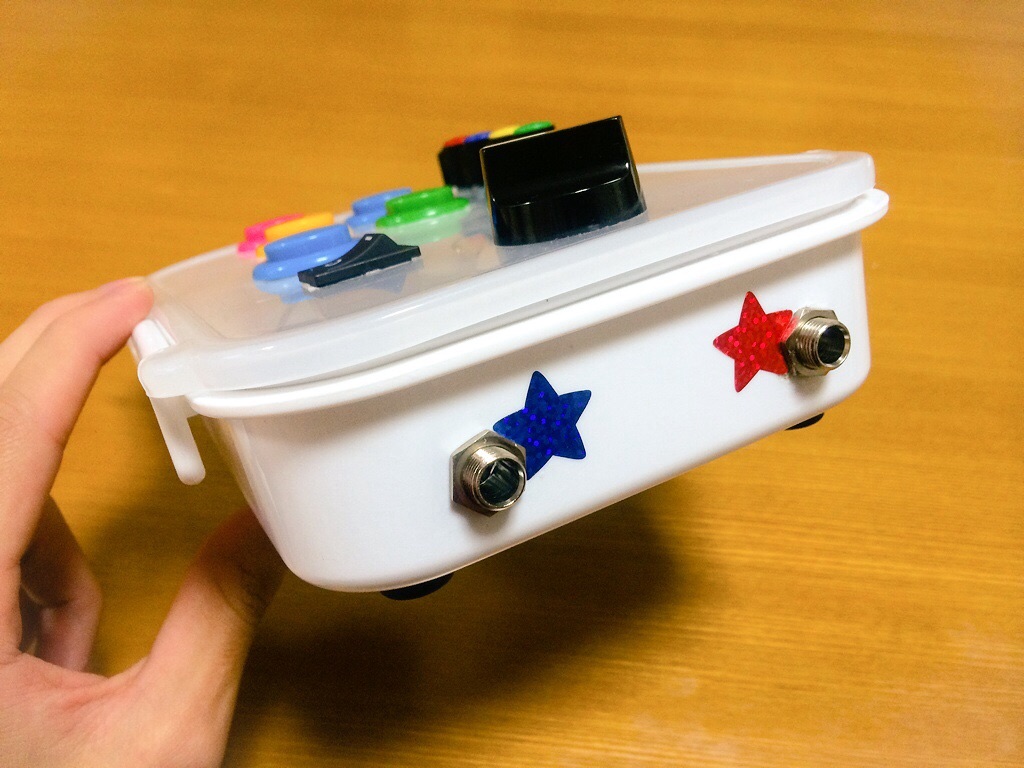

赤い星のジャックは外部スピーカーにつなぐためのものです。
青い方は別の抵抗器とつなげるためのものです。
ヨネミンは抵抗の値によって音程を変えているので、この青いジャックに光センサーなど他の抵抗器をつなげることでツマミをひねるのとは別の方法で音程をコントロールすることができる、ってやつです。
まあ、こういうのは本に親切に書いてあったことです。
今みると若干配線をミスしている部分があったので、今度正そうと思います。
動画です
